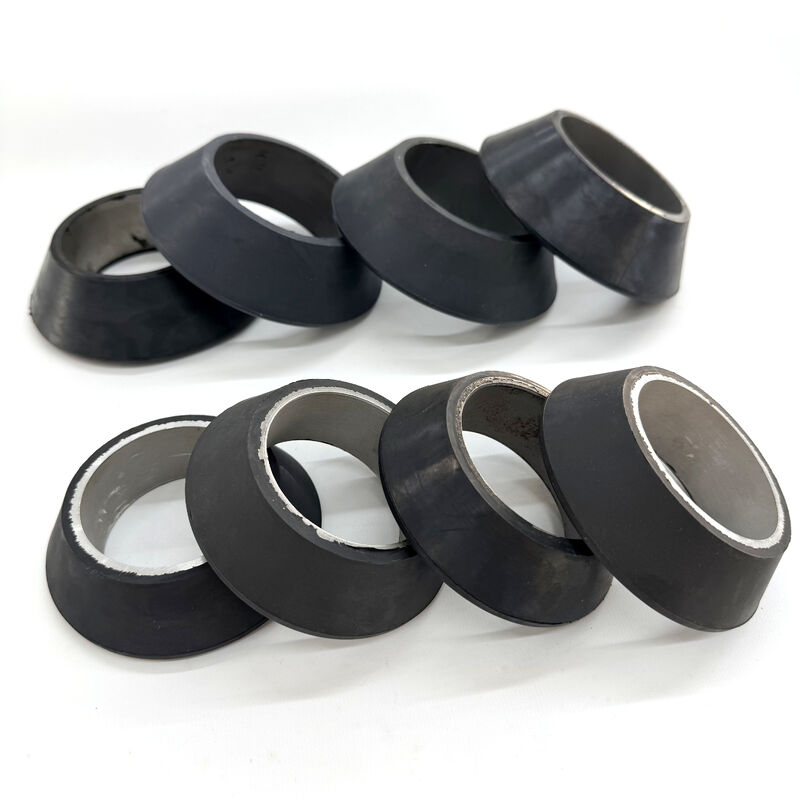

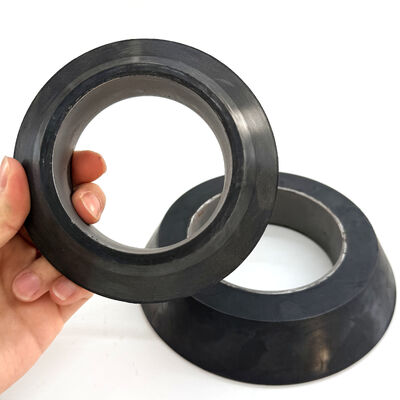

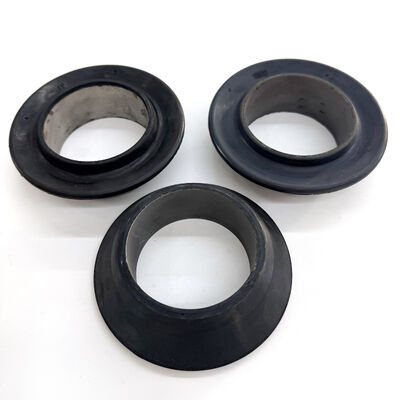

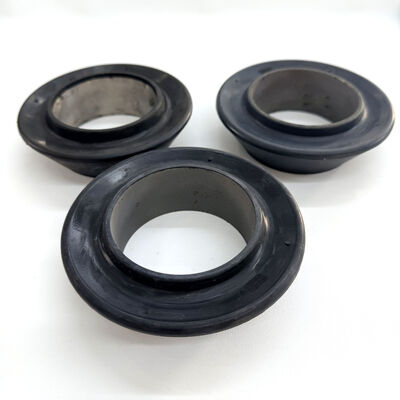

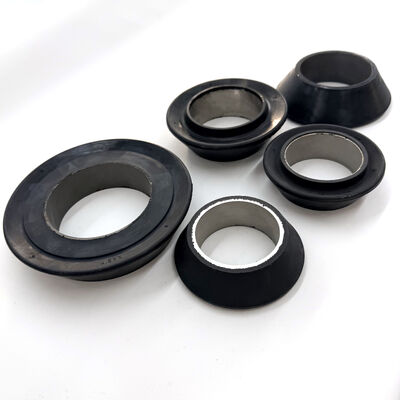

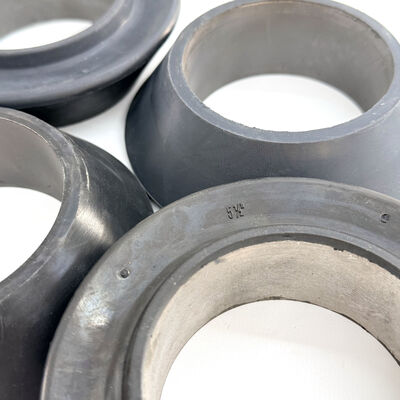

5 1/2 اینچ مدل V Swab Cup برای سرویس بار سبک قابل جمع در برنامه های کاربردی میدان نفت

معرفی محصول

Professional 5 1/2 اینچ V Style Swab Cup یک راه حل مهندسی شده است که به طور خاص برای بازیابی مایع بار سبک در عملیات پوشش و لوله کشی بزرگ طراحی شده است.این مدل از یک لب مهر و موم که با فشار هیدروستاتیک افزایش می یابد به بیرون گسترش می یابد استفاده می کند، حمایت از تماس با سوراخ زمانی که ابعاد فنجان و شرایط سرویس مناسب است.که به اپراتورها اجازه می دهد تا رشته ابزار را با نصب چندین فنجان بر روی یک ماندرل واحد مطابق طراحی و روش عملیاتی ماندرل سفارشی کنند.؛ بررسی وضعیت سوراخ و لباس جام قبل از سرویس.

مشخصات فنی

نامگذاری 5-1 / 2 اینچ یک مرجع اسمی است. جدول اندازه موجود این نسخه را با OD فنجان 4.970 اینچی و ID فنجان 2.495 اینچی لیست می کند.قبل از سفارش این ابعاد را با سوراخ مورد نیاز و mandrel تایید کنیداندازه اسمی و قطر واقعی فنجان مرجع متفاوتی هستند.

ویژگی های کلیدی و مزایای مهندسی

1تحمل متراکم و شن و ماسه: طراحی انعطاف پذیر لب نازک اجازه می دهد تا V-cup در هنگام حرکت پایین از شن و ماسه عبور کند و به طور موثر در اطراف ذرات در طول بالا بردن مهر و موم کند.

2برای بار های سبک بهینه شده: به طور خاص برای ستون های مایع کم طراحی شده است که در آن لیوان های سنگین ممکن است به یک مهر کامل نرسند.تایید ترتیب جام و انبار انتخاب شده برای بار مایع انتظار می رود.

3. نزول کنترل شده: از روش های عملیاتی تجهیزات برای سرعت اجرا و ورود مایع پیروی کنید. از رفتار با پروفایل انعطاف پذیر به عنوان اجازه برای افزایش سرعت سیمداری اجتناب کنید.

4پایه تقویت شده فولاد: مدل 5 1/2 اینچی شامل یک ورودی پایه فولاد برای جلوگیری از تغییر شکل یا بیرون کشیدن استلاستومر از روی شانه mandrel در طول ضربه بالا است.

5. قابل انباشت برای انعطاف پذیری بار: در حالی که برای بار های سبک طراحی شده است، تعداد فنجان ها و فاصله باید برای mandrel و بار مایع برنامه ریزی شده تایید شود.هیچ شمارش استیک جهانی برای هر مجموعه اعمال نمی شود.

چرا با تیم مهندسی ما همکاری کنید؟

استانداردهای کیفیت ISO 9001:2015: تاسیسات ما تحت یک سیستم مدیریت کیفیت سختگیرانه عمل می کنند، تضمین تکرار در طول تولیدات حجم بالا.
ابزار سازی و طراحی داخلی: مهندسان ما در طراحی برای تولید (DFM) کمک می کنند و به بهبود هندسه قطعات برای کاهش هزینه ها و بهبود عملکرد کمک می کنند.

سوالات عمومی

سوال: چرا یک فنجان V که می توان آن را روی هم قرار داد به جای یک فنجان بزرگ ترجیح داده می شود؟
پاسخ: انباشت چند فنجان V به توزیع بهتر بار کمک می کند. یک فنجان برای بلند کردن همان بار باید بسیار سفت باشد و به همین دلیل می تواند پاره شود.چند فنجان انعطاف پذیر یک سیستم مهر و موم اضافی را فراهم می کند.

سوال: آیا این فنجان ها می توانند شن و ماسه را تحمل کنند؟
پاسخ: تایید مناسب برای غلظت شن و اندازه ذرات. بررسی لب برای برش، باقی مانده گیر کرده و لباس نامنظم؛ یک پروفایل انعطاف پذیر از سایش جلوگیری نمی کند.

سوال: آیا ورودی فولادی برای سرویس بار سبک ضروری است؟
پاسخ: بله، ورودی فولادی برای حفظ موقعیت فنجان بر روی mandrel بسیار مهم است. بدون آن، فشار هیدروستاتیک می تواند پایه لاستیکی را به سمت شانه mandrel تغییر شکل دهد.
