معرفی محصول

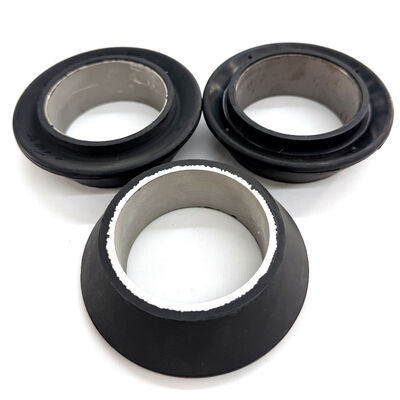

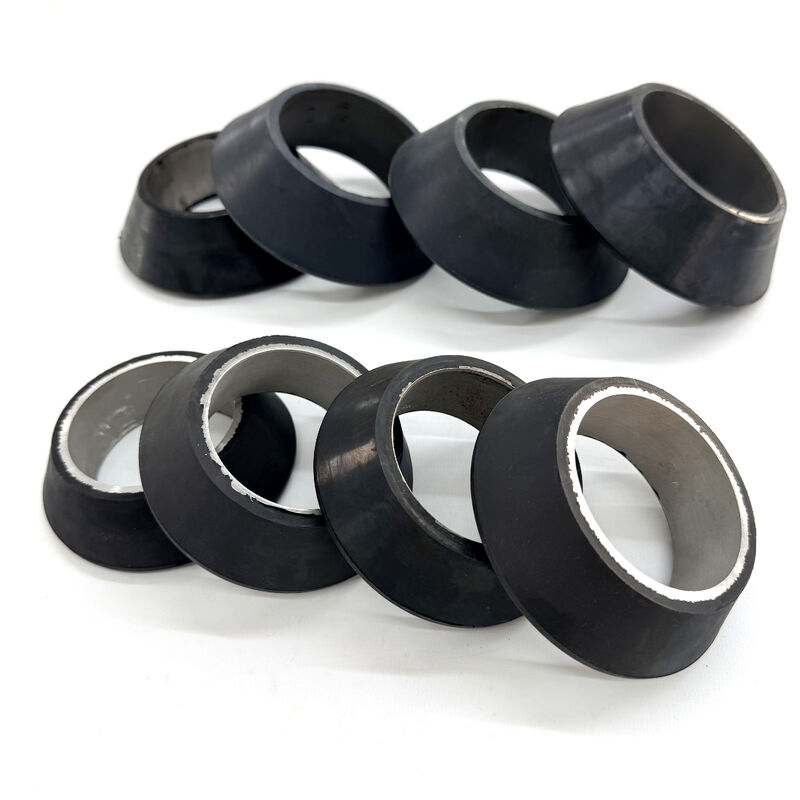

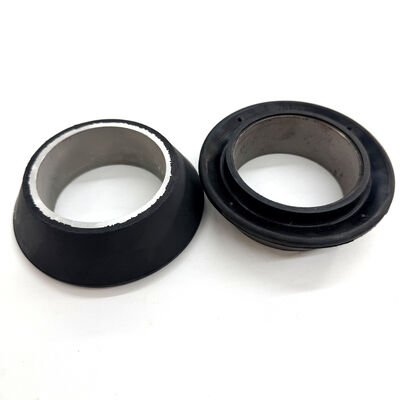

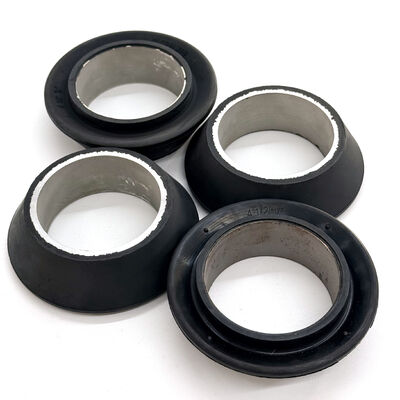

فنجان سواب 4.5 اینچی V Style یک ابزار همه کاره و بسیار انعطاف پذیر است که برای بازیابی سیال با بار سبک تا متوسط در پوشش و لوله های با سوراخ بزرگ طراحی شده است. فنجان سبک V که به دلیل طراحی سیال خود شناخته می شود، دارای لبه آب بندی پاسخگو است که تحت فشار حداقل هیدرواستاتیک منبسط می شود. این مدل بهطور خاص برای چاههای حاوی ماسه، سیلت یا سایر مواد جامد معلق طراحی شده است، زیرا نمایه انعطافپذیر آن میتواند به طور موثری زبالهها را در طول اجرا دور بزند و در عین حال مهر و موم ثابتی را در طول بلند کردن حفظ کند. درج تقویت شده فولادی یکپارچه، پایداری پایه لازم برای قطرهای 4.5 اینچی را بدون به خطر انداختن انعطاف پذیری لب فراهم می کند.
مشخصات فنی
اندازه اسمی: 4.5 اینچ
سبک جام:نوع V (بار سبک تا متوسط)
نوع فعال سازی:لب منعطف فعال با مایع
تقویت:درج پایه تقویت شده فولادی
مواد:نیتریل مقاوم در برابر سایش (NBR)
تناسب بار سیال:سبک تا متوسط
|
نام OD (اینچ)
|
هسته و توضیحات
|
جام OD
|
شناسه جام
|
|
1.900 اینچ (1-1/2 اینچ)
|
جام سواب هسته فولادی
|
1.530 اینچ
|
0.902 اینچ
|
|
2-3/8 اینچ (2 اینچ)
|
جام سواب هسته فولادی
|
1.980 اینچ
|
1.120 اینچ
|
|
2-7/8 اینچ (2-1/2 اینچ)
|
جام سواب هسته فولادی
|
2.410 اینچ
|
1.334 اینچ
|
|
3.850 اینچ
|
جام سواب هسته فولادی
|
3.850 اینچ
|
2.495 اینچ
|
|
3.900 اینچ
|
جام سواب هسته فولادی
|
3.900 اینچ
|
2.495 اینچ
|
|
4-1/2"
|
جام سواب هسته فولادی
|
4.062"
|
2.495 اینچ
|
|
4.610 اینچ
|
جام سواب هسته فولادی
|
4.610 اینچ
|
2.495 اینچ
|
|
4.720 اینچ
|
جام سواب هسته فولادی
|
4.720 اینچ
|
2.495 اینچ
|
|
4.850 اینچ
|
جام سواب هسته فولادی
|
4.850 اینچ
|
2.495 اینچ
|
|
5-1/2"
|
جام سواب هسته فولادی
|
4.970 اینچ
|
2.495 اینچ
|
|
7"
|
جام سواب هسته فولادی
|
6.450 اینچ
|
3.500 اینچ
|
|
4-1/2"
|
هسته فولادی، جام سواب سنگین
|
4.062"
|
2.495 اینچ
|
ویژگی های کلیدی و مزایای مهندسی
1. تحمل شن و ماسه برتر: لبه نازک و انعطاف پذیر فنجان سبک V در مایعات مملو از شن بسیار موثر است. این به فنجان اجازه می دهد تا ذرات گذشته و تجمع مقیاس را که ممکن است به فنجان های سفت تر و سنگین تر آسیب برساند، هدایت کند.
2. آب بندی با عمل سیال: هندسه V شکل تضمین می کند که لبه آب بندی به دلیل وزن ستون سیال به دیواره بدنه فشار وارد می کند. این طراحی حتی با سطوح سیال کمتر یا بارهای سبک تر، آب بندی مثبت را امکان پذیر می کند.
3. درج فولادی برای پایداری پایه: در اندازه 4.5 اینچی، درج فولادی برای حفظ یکپارچگی ساختاری پایه فنجانی روی سنبه، جلوگیری از اکستروژن و در عین حال اجازه می دهد تا لبه بالایی انعطاف پذیر باقی بماند، حیاتی است.
4. سهولت فرود: با توجه به مشخصات انعطاف پذیر آن، فنجان نوع V مقاومت کمتری را در هنگام فرود تجربه می کند، که باعث می شود زمان سفر سریعتر در عملیات چاه سرویس دهی شود.
همه انواع فنجان سواب موجود
سبک TA: TA یک فنجان سواب با بار متوسط است که در اطراف یک بوش فولادی یا آلومینیومی برای استفاده در اکثر اندازههای لوله یا لوله مته ساخته شده است. هنگامی که تحت بار است، فشرده می شود تا یک توده لاستیکی جامد برای حداکثر ظرفیت بالابری و حداقل سایش تشکیل شود. این فنجان ها که از ترکیب لاستیکی جدید ساخته شده اند، محصولی با کیفیت بالا در آمریکای شمالی را در اختیار مشتریان خود قرار می دهند. ترکیب ویژه Frac Fluid ما برای دوام و عملکرد نهایی توسعه یافته است. این فنجان های سواب فراک برای عملکرد در سخت ترین شرایط طراحی شده اند.
سبک MV: Shanghai Qinuo فنجان سواب MV پروفایل محبوب Guiberson* را در ترکیب لاستیکی سیال نیتریل و frac ارائه میکند. این فنجان دارای یک بوش آلومینیومی یا فولادی با لبه های متعدد به سمت بالا است که به آن اجازه می دهد از نقاط تنگ عبور کند و میزان بار را کنترل کند. در سیال با ماسه معلق بسیار کارآمد است.
سبک V: شانگهای Qinuo لیوان سواب سری V را در یک فنجان لاستیکی سبک و سنگین حمل می کند که برای استفاده در مایعاتی با غلظت بالای ماسه معلق مناسب است. لب های رو به بالا به راحتی از نقاط تنگ عبور می کنند و برای تخلیه بارهای بیش از حد وارونه می شوند. تعداد فنجان های استفاده شده بسته به شرایط متفاوت خواهد بود.
ترکیب Frac Fluid ویژه ما دارای مقاومت سایشی عالی استحکام کششی بالا و مقاومت فوق العاده در برابر حملات شیمیایی است.
سبک TUF: طراحی فنجان GE-TUF، با تقویت فلزی داخلی آن که شکل جام را حفظ می کند، این را به گزینه ای عالی برای چاه های داغ عمیق یا لوله ها و بدنه ناهموار و خورده تبدیل می کند. به اندازه کافی برای بارهای سنگین قوی است، انعطاف پذیری آن همچنین به آن اجازه می دهد در موقعیت های بار سبک کار کند.
سبک NUF: GE-NUF یک فنجان تمام لاستیکی بار سنگین است که حداکثر ظرفیت بالابری را فراهم می کند. این فنجان که به بوش های استاندارد فولادی یا آلومینیومی متصل شده و در اندازه های مختلف موجود است، انتخاب خوبی برای کاربردهای چاه عمیق است. این فنجان برای کارایی بالا و بارهای سنگین طراحی شده است. ساخته شده از ترکیب ویژه Frac Fluid ما، در سخت ترین شرایط کار می کند.
چرا با تیم مهندسی ما شریک شوید؟
استانداردهای کیفیت ISO 9001:2015: تاسیسات ما تحت یک سیستم مدیریت کیفیت دقیق عمل می کند، که تکرارپذیری را در طول دوره های تولید با حجم بالا تضمین می کند.
ابزار و طراحی داخلی: مهندسان ما در طراحی برای ساخت (DFM) کمک میکنند و به اصلاح هندسه قطعات برای کاهش هزینهها و بهبود عملکرد کمک میکنند.
سوالات متداول
سوال: چرا باید یک لیوان نوع V را به جای نوع RTL برای پوشش 4.5 اینچی انتخاب کنم؟
پاسخ: اگر با بارهای سیال سبک سر و کار دارید یا اگر سوراخ چاه حاوی ماسه و زباله است، نوع V را انتخاب کنید. RTL یک فنجان با بار سنگین با لبه سفت است، در حالی که نوع V برای انعطاف پذیری و تحمل زباله طراحی شده است.
سوال: نقش درج فولادی در این جام سبک چیست؟
پاسخ: درج فولادی پایه محکمی برای پایه فنجان ایجاد می کند. در اندازه های بزرگتر 4.5 اینچی، این تقویت برای محکم نگه داشتن فنجان بر روی شانه سنبه تحت فشار هیدرواستاتیک ضروری است.
سوال: آیا ماده NBR در برابر نفت خام مقاوم است؟
پاسخ: بله، ترکیب نیتریل با عیار بالا (NBR) به طور خاص برای مقاومت عالی در برابر نفت خام، گازوئیل و اکثر هیدروکربن های میدان نفتی فرموله شده است.
