تعویض واشر اتصال چکش — انتخاب شیار جفت‌شونده و پشتیبان
یک واشر جایگزین باید با شکل اتصال، اندازه اسمی اتصال و شیار واشر واقعی مطابقت داشته باشد. سازنده سخت‌افزار یا نقشه، ابعاد واشر خارج شده و ماده مشخص شده را ارائه دهید تا پروفیل لبه و هرگونه پشتیبان فلزی بتوانند با هم بررسی شوند.
سخت‌افزار اتصال چکش و واشر قابل تعویض قطعات مجزایی هستند. ارجاعات به اشکال 602، 1002، 1502، 2002 یا 2202 نیازمند بررسی ابعادی خاص شکل هستند؛ اندازه لوله اسمی مشترک، قابلیت تعویض واشر را ایجاد نمی‌کند.
اندازه موجود : 1 اینچ، 2 اینچ، 3 اینچ، 4 اینچ و 5 اینچ
جنس: NBR، HNBR یا ترکیب مورد نیاز دیگر را با سختی Shore A اسمی و تلرانس مشخص کنید. برای نسخه با پشتیبان برنجی یا فولاد ضد زنگ، هندسه و جنس پشتیبان را شامل شوید. مشخصه ترکیب و سختی را در نقشه سفارش تأیید کنید.
| اندازه موجود: |
1 اینچ 2 اینچ 3 اینچ 4 اینچ 5 اینچ |
| جنس موجود |
NBR یا HNBR بر اساس ترکیب مشخص شده؛ مواد دیگر نیاز به تأیید دارند
|
| الزامات فشار مونتاژ |
الزامات فشار کاری/آزمون اتصال و مستندات مونتاژ پشتیبان را ارائه دهید؛ هیچ درجه‌بندی مستقلی برای واشر در اینجا تعیین نمی‌شود.
|
کاربرد: واشرهای جایگزین در اتصالات سازگار در خطوط جریان شلنگ یا لوله استفاده می‌شوند. سیال، دما و چرخه فشار را همراه با نقشه شیار قبل از انتخاب واشر و چیدمان پشتیبان ارائه دهید.
شکل اتصال سفارش داده شده، اندازه اتصال و سبک واشر را تأیید کنید:
— حلقه‌های اورینگ.

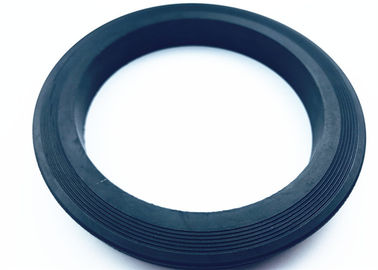

— حلقه‌های واشر لبه‌ای.
— حلقه‌های واشر با پشتیبان برنجی.
— حلقه‌های واشر با پشتیبان فولاد ضد زنگ.
پروفیل واشر و ساختار پشتیبان را برای مونتاژ اتصال خاص مشخص کنید.
برای استعلام شکل 1502، اندازه دقیق سخت‌افزار، سازنده یا نقشه و الزامات کاری/آزمون قابل اجرا را ارائه دهید. ارجاعات سابق 15000 PSI کاری و 22500 PSI آزمون، الزامات مونتاژ برای تأیید هستند، نه یک درجه‌بندی مستقل یا ادعای آزمون تکمیل شده برای این واشر جایگزین.
گزینه‌های واشر اتصال چکش — قبل از سفارش، شکل، جنس و ابعاد را تأیید کنید:
حلقه واشر لبه‌ای اتصال چکش 1 اینچ، BUNA
حلقه واشر لبه‌ای اتصال چکش 1-1/2 اینچ، BUNA
حلقه واشر لبه‌ای اتصال چکش 2 اینچ، BUNA
حلقه واشر لبه‌ای اتصال چکش 3 اینچ، BUNA
حلقه واشر لبه‌ای اتصال چکش 1 اینچ — ترکیب باید مشخص شود
حلقه واشر لبه‌ای اتصال چکش 1-1/2 اینچ — ترکیب باید مشخص شود
حلقه واشر لبه‌ای اتصال چکش 2 اینچ — ترکیب باید مشخص شود
حلقه واشر لبه‌ای اتصال چکش 3 اینچ — ترکیب باید مشخص شود
حلقه واشر اتصال چکش 2 اینچ، BUNA با پشتیبان برنجی
حلقه واشر اتصال چکش 3 اینچ، BUNA با پشتیبان برنجی
حلقه واشر اتصال چکش 4 اینچ، BUNA با پشتیبان برنجی
حلقه واشر اتصال چکش با پشتیبان برنجی 2 اینچ — ترکیب لاستیکی باید مشخص شود
حلقه واشر اتصال چکش با پشتیبان برنجی 3 اینچ — ترکیب لاستیکی باید مشخص شود
حلقه واشر اتصال چکش با پشتیبان برنجی 4 اینچ — ترکیب لاستیکی باید مشخص شود
حلقه واشر اتصال چکش 2 اینچ، BUNA با پشتیبان فولاد ضد زنگ
حلقه واشر اتصال چکش 3 اینچ، BUNA با پشتیبان فولاد ضد زنگ
حلقه واشر اتصال چکش 4 اینچ، BUNA با پشتیبان فولاد ضد زنگ
سایر محصولات لاستیکی مرتبط برای استفاده در حفاری نفت:
شرکت صنعتی شانگهای Qinuo استعلامات مربوط به محصولات لاستیکی، پلاستیکی و قطعات ماشین‌کاری شده صنعتی را مدیریت می‌کند. نقشه یا نمونه و شرایط عملیاتی را برای بررسی مشخصات ارسال کنید.
برای تعویض واشر اتصال، ابعاد لبه، ضخامت پشتیبان و تناسب در شیار جفت‌شونده را ثبت کنید. یک نمونه آسیب‌دیده ممکن است تغییر شکل داده باشد؛ آن را با نقشه سخت‌افزار تأیید شده مقایسه کنید.
برای سفارشات تکراری، شکل اتصال تأیید شده، بازنگری نقشه واشر، ترکیب و جنس پشتیبان را حفظ کنید. جایگزین‌های پیشنهادی را در برابر مشخصات کامل مونتاژ تأیید کنید.
سیستم مدیریت کیفیت ما دارای گواهینامه ISO 9001 است. بازرسی مورد نیاز و مستندات مواد را با استعلام مشخص کنید؛ تست فشار و هرگونه انطباق نظارتی نیاز به شواهد خاص سفارش دارد.
بسته‌بندی و حمل و نقل:
1: حمل و نقل سریع — درخواست قیمت بر اساس مقصد، اندازه بسته و فوریت.
2: حمل و نقل هوایی — فرودگاه مقصد یا آدرس تحویل را برای قیمت مشخص کنید.
3: حمل و نقل دریایی — بندر مقصد و مقدار حمل را برای قیمت مشخص کنید.
